Metal Kapasitif Basınç Sensörü

1. Tüm kaynaklı yapı, ortamın birçok türünü ölçmek için uygundur.
2. İzole edilmiş diyafram malzemesi: 316L, Hustelloy-C, Monel, Tantal.
3. Ölçüm aralıkları: -100 ... 0kPa ~ 1.6kPa ... 40000kpa.
4. Diferansiyel uygulamalar için 312bar'a kadar sistem basıncı.
5. Basınç tipi: gösterge basıncı, mutlak basınç, mikro diferansiyel basınç ve diferansiyel basınç.

Soruşturma göndermek

Download

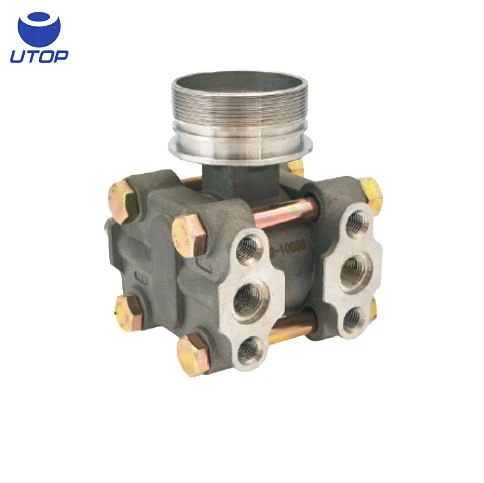

Metal Kapasitif Basınç Sensörü

Model: UPX3351

Açıklama

UPX3351 metal kapasitif basınç sensörü hassas elemanlar olarak iki plakalı kondansatör kullanır. Sensör tam kaynaklı bir sızdırmazlık modülüdür, işlem basıncı, hassas elemanların diyaframına izole diyafram ve doldurulmuş silikon yağı vasıtasıyla iletilir, bu durum kapasite kartlarının yer değiştirmesinin değişmesine neden olarak kapasitif sinyal değişikliklerini yapar.

Bu metal kapasitif basınç sensörü doğrudan kapasitans sinyaline sahip olabilir, yükseltilmiş devre aynı zamanda 4 ~ 20mA standart çıkış sinyaline sahip olması için sensörün boynuna da takılabilir.

Özellikler

* Tüm kaynaklı yapı, birçok ortam türünü ölçmek için uygundur;

* İzole edilmiş diyafram malzemesi: 316L, Hustelloy-C, Monel, Tantal;

* Ölçüm aralıkları: -100… 0kPa ~ 1.6kPa… 40MPa;

* Diferansiyel uygulamalar için 312bar'a kadar sistem basıncı;

* Basınç tipi: gösterge basıncı, mutlak basınç, mikro diferansiyel basınç ve diferansiyel basınç

* Yüksek kaliteli metal kapasitif basınç sensörü.

Özellikler

basınç ortamı	gaz veya sıvı ile uyumludur316L, Hastelloy-C, Tantal veya Monel
basınç aralıkları	-100 ... 0kPa ~ 1.6kPa ... 40000kpa
basınç tipi	ölçer (G), mutlak (A), diferansiyel (D)
sistem basıncı	Fark basıncı için 10MPa, mikro fark basıncı için 4MPa e Yüksek sistem basıncı fark basıncı için 32MPa
çıkış sinyali	kapasitif sinyal veya 4 ~ 20mA
doğruluk	±% 0,2 FS (standart),% 0.5 FS
uzun vadeli istikrar	<% 0,2 FS / yıl
sıfır sistem basıncı etkisi	% 0,5 FS
çalışma sıcaklığı aralığı	-40 ~ 100 ℃
depolama sıcaklığı aralığı	-40 ~ 120 ℃
sıfır sıcaklık katsayısı	% 0.25 FS / 55 ℃
aralık sıcaklık katsayısı	% 0,5 FS / 55 ℃
Yalıtım direnci	500 milyon \| ¸ @ 100VDC
diyafram malzemesi	316L, seçenek: Hastelloy-C, Tantal veya Monel

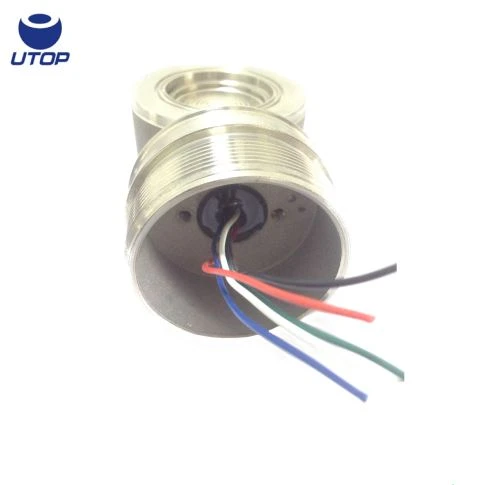

elektriksel arayüz	Diferansiyel kapasitif sinyal ve sıcaklık sinyalinin 5 renkli PVC telleri 4 ~ 20mA akım döngüsüne sahip 2 renkli PVC yalıtımlı tel
doldurulmuş yağ	silikon yağı

Uygulama

UPX3351 metal kapasitif basınç sensörü, ilaç imalatında, gıda endüstrisinde ve çevre korumada vb. Yaygın olarak kullanılmaktadır.
